平面數控磨床SIEMENS 810T/M系統PLC是怎樣構成的？

磨床廠家制造的磨床，工具磨床，精密磨床等數控磨床和平面磨床的SIEMENS 810T/M系統使用集成式PLC，與NC共用一個CPU，如圖所示，CPU采用分時控制，分別控制NC和PLC。

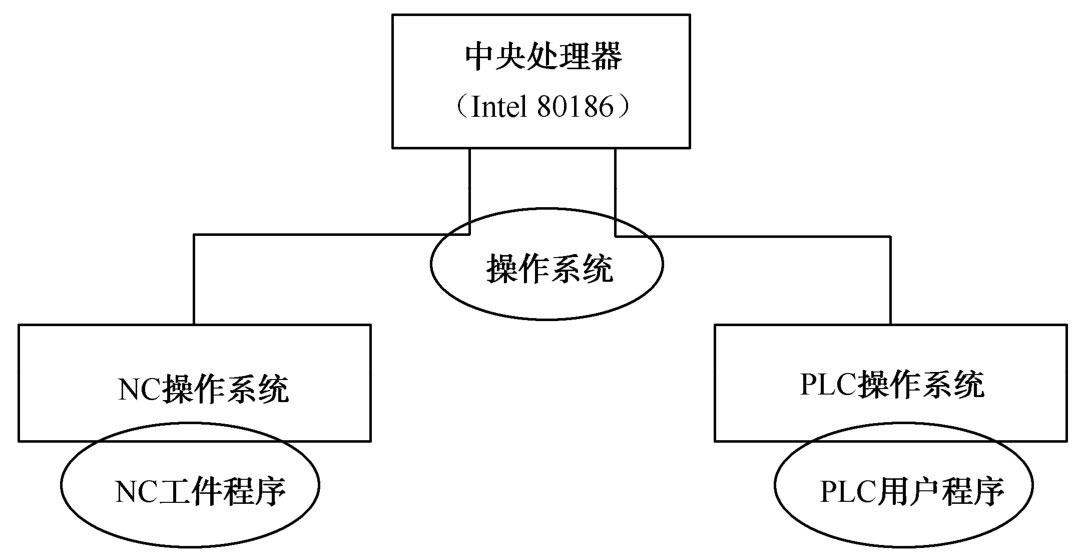

磨床廠家制造的磨床，工具磨床，精密磨床等數控磨床和平面磨床的SIEMENS 810T/M系統NC與PLC關系示意圖

SIEMENS 810T/M系統的PLC有獨立的程序存儲器和I/O模塊。

SIEMENS 810T/M系統的PLC編程語言使用STEP5語言，SIEMENS 810T/M系統必須使用機外編程器對磨床廠家制造的磨床，工具磨床，精密磨床等數控磨床和平面磨床的PLC進行編程，如PG685、PG710、PG750等專用編程器或者裝有專用編程軟件的通用計算機，編程器通過RS232C接口與數控系統進行通信，可以編輯PLC梯形圖，也可以在線觀察PLC梯形圖的運行，對磨床廠家制造的磨床，工具磨床，精密磨床等數控磨床和平面磨床的故障進行診斷。
