平面磨床（數控磨床）伺服系統的基本組成

數控磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）開環伺服系統的基本組成如圖1所示。

圖1磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）開環伺服系統的基本組成

磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）開環伺服系統由驅動控制單元、執行元件、磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）工作臺組成，它沒有檢測反饋單元。驅動控制單元的作用是將位移或速度進給指令進行變換和放大，使其滿足執行元件的要求；執行元件（如步進電動機）的作用是驅動磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）移動部件（工作臺）運動。數控磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）床閉環伺服系統的組成如圖2所示。

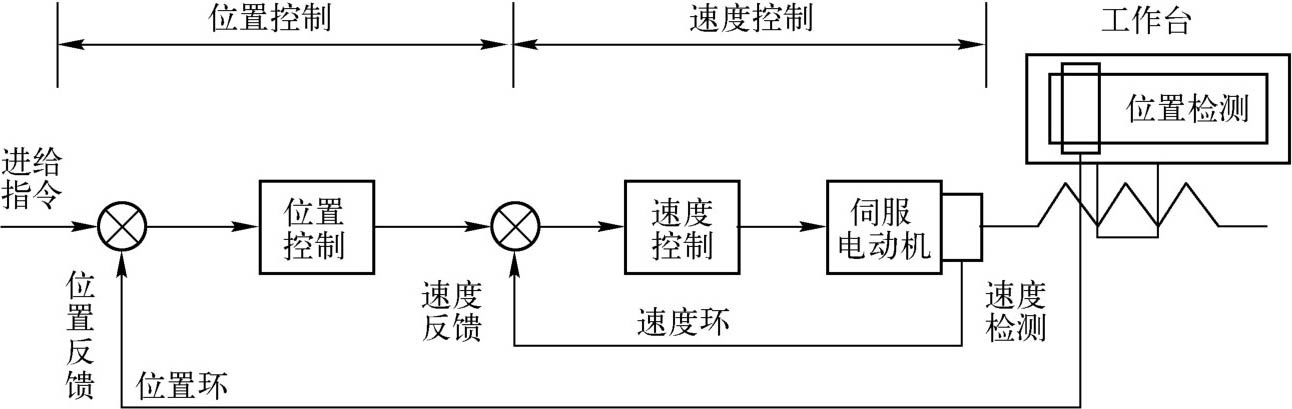

圖2 磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）閉環伺服系統的組成

在圖2中，位置控制和速度控制的作用相當于開環伺服系統的驅動控制單元，伺服電動機就是執行元件。閉環伺服系統比開環伺服系統多了檢測反饋單元和比較控制環節。

磨床廠家制造的磨床，工具磨床，精密磨床等平面磨床（數控磨床）的閉環伺服系統又分為半閉環伺服系統和全閉環伺服系統，兩者之間的區別是檢測的對象不同。半閉環伺服系統檢測的對象是電動機的轉速，是間接測量工作臺的位移，檢測元件一般安裝在伺服電動機的軸端或絲杠端。全閉環伺服系統則直接測量工作臺的位移，檢測元件一般安裝在工作臺上。
